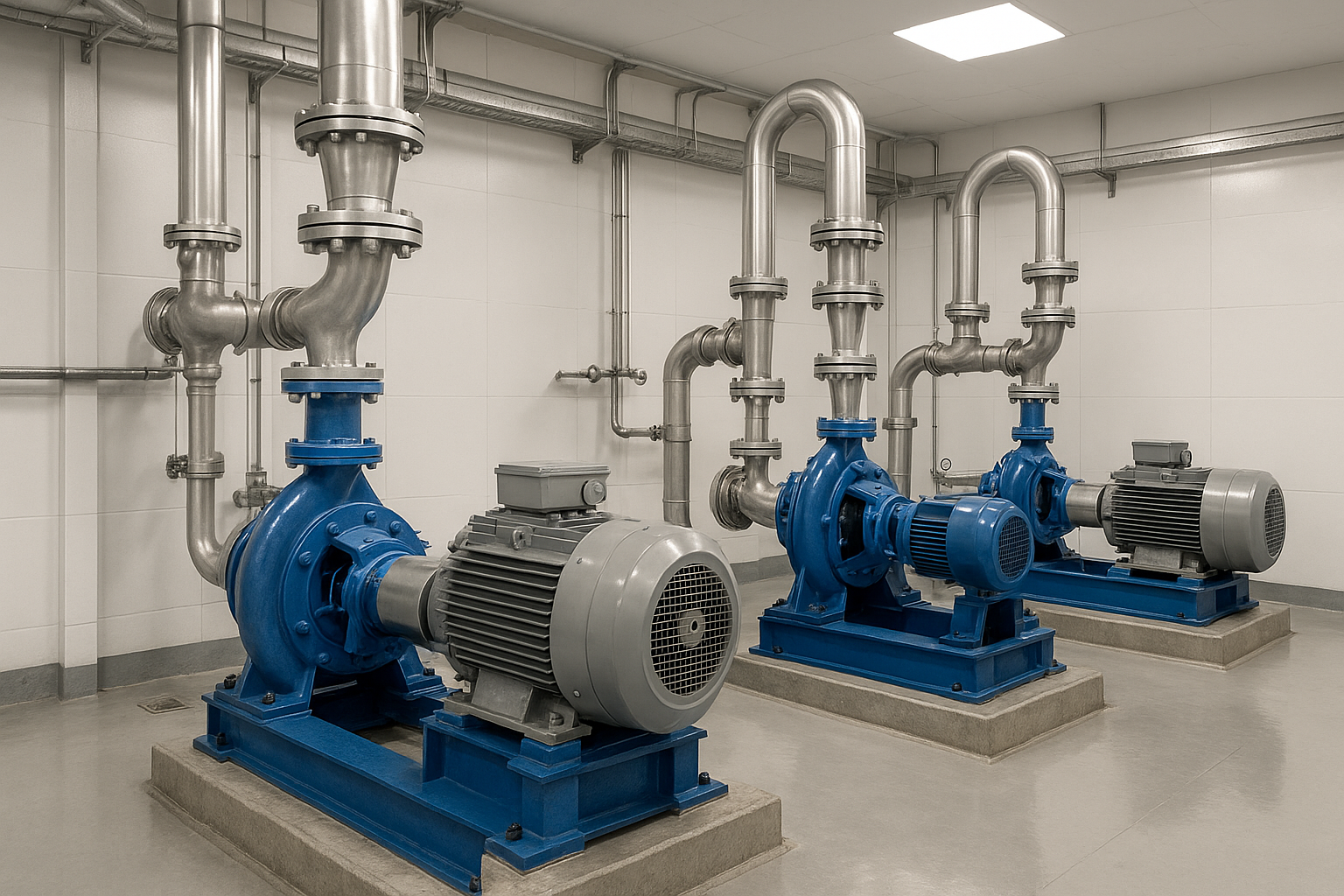

ในชลบุรีและระยอง ฤดูฝนทำให้การเดินเครื่องต่อเนื่องของปั๊ม โบลเวอร์ และระบบทำความเย็นกดดันแบริ่งและคัปปลิงของมอเตอร์สำหรับปั๊มและโบลเวอร์มากขึ้น ความท้าทายของวิศวกรคือการจับ “P” หรือ Potential Failure บน P-F curve ให้ทัน โดยใช้ KPI ที่อ้างอิงมาตรฐาน ISO 10816 และไม่ต้องหยุดเครื่อง

■ เหตุผลที่ต้องทำตอนนี้
ฝนตกหนัก เวลาทำงานยาว และโหลดคงที่สูงทำให้ความเสี่ยงสะสมเร็วขึ้น โดยเฉพาะในไลน์ที่ใช้ VSD (inverter) ที่ทำให้รอบหมุนเปลี่ยนกว้าง การฟังเสียงและตรวจแบบรอบคงที่เพียงอย่างเดียวมักพลาด “สัญญาณเงียบ” การสื่อสารด้วยตัวเลขที่อิงมาตรฐานช่วยให้ทีมงานตัดสินใจตรงกันได้รวดเร็วขึ้น

■ แนวทาง KPI ที่แนะนำ
หัวใจคือการใช้ RMS vibration velocity หน่วย mm/s RMS เป็น KPI หลัก แล้วเสริมด้วยการวิเคราะห์สเปกตรัมและเอ็นเวลอป:
- ไม่สมดุล: เด่นที่ 1× และโตตามรอบ
- เยื้องศูนย์: 2× ชัดและแกนตามยาวสูงขึ้น
- แบริ่งเสื่อม: สัญญาณความถี่สูง ใช้เอ็นเวลอปเพื่อตรวจ BPFO/BPFI
- ความหลวม: มี sub-harmonics และสเปกตรัมกว้าง

ใช้ FFT เพื่อแยกย่าน และยืนยันด้วยเอ็นเวลอป จากนั้นผูกกับ Two-level alarm พร้อมเวลาหน่วง และตั้ง Threshold จากเส้นฐานหน้างานแทนที่จะใช้ตัวเลขทั่วไป

■ การใช้งานในหน้างาน
- หลังสตาร์ทให้นิ่ง 30–60 นาทีแล้วบันทึกเส้นฐาน รวมทั้งรอบต่าง ๆ ของ VSD
- ใช้ MODEL-1332B ตรวจยืนยันและเปรียบเทียบ
- ติดตั้ง MODEL-2502 เพื่อส่งสัญญาณ 4–20 mA เข้าสู่ PLC/SCADA
- ตั้ง Two-level alarm บน MODEL-2590C เพื่อเน้นสัญญาณต่อเนื่องมากกว่าสไปก์

ผลลัพธ์คือการจับความผิดปกติก่อนเสียงดัง ลดการหยุดกะทันหัน และขยับงานซ่อมเข้าสู่แผนล่วงหน้า

■ ข้อแนะนำจาก Showa Sokki
เพื่อไม่พลาด “P” ให้เริ่มจากการเก็บเส้นฐานจริง ใช้ KPI ที่ผสาน RMS, สเปกตรัม และเอ็นเวลอป เข้าด้วยกัน เริ่มต้นด้วย MODEL-1332B ขยายด้วย MODEL-2502 และเพิ่ม MODEL-2590C หากต้องการเตือนในตู้ ทีมงาน Showa Sokki พร้อมช่วยออกแบบ KPI ที่สอดคล้องกับ ISO 10816 และสภาพจริงของโรงงานใน EEC


สำหรับรายละเอียดเพิ่มเติม กรุณาดาวน์โหลดเอกสาร PDF หรือ ติดต่อเราได้ทันที

------------------------------------------------------------------
Main product/process :
- MODEL-1332B: https://prime.nc-net.com/105994/th/product_others/detail_goods/25249
- MODEL-2502: https://prime.nc-net.com/105994/th/product_others/detail_goods/25250
- MODEL-2590C: https://prime.nc-net.com/105994/th/product_others/detail_goods/25333

Download :
- MODEL-1332B: https://prime.nc-net.com/105994/th/catalog/detail/7286
- MODEL-2502: https://prime.nc-net.com/105994/th/catalog/detail/7547
- MODEL-2590C: https://prime.nc-net.com/105994/th/catalog/detail/7546
------------------------------------------------------------------


■ คำอธิบายคำศัพท์ (Glossary)
- RMS vibration velocity: ตัวชี้วัดหลัก หน่วย mm/s RMS
- Two-level alarm: แยก Trend และ Action พร้อมเวลาหน่วง
- Threshold: ค่าตัดสินใจจากเส้นฐานหน้างาน
- FFT: การแปลงฟูริเยร์เพื่อวิเคราะห์ความถี่
- BPFO/BPFI: ความถี่ลายเซ็นแบริ่งวงนอก/วงใน ตรวจด้วยเอ็นเวลอป
- VSD (inverter): ควบคุมรอบ ต้องตั้งเกณฑ์แบบย่านรอบ
- P-F curve: เวลาจากจุดตรวจพบ P ถึงจุดล้มเหลว F
- RMS / Peak / P-P: หน่วยวัดที่ใช้บ่อย

■ แหล่งข้อมูลอ้างอิง (References)
- ISO 10816 series overview for rotating machinery vibration assessment
- Guidance on applying ISO 10816/20816 to industrial equipment
- Practical interpretation of vibration severity tables under ISO standards
- Sample explanatory materials for ISO vibration zones and definitions
